Nhiều gia chủ cầm trên tay bộ hồ sơ thiết kế biệt thự 4 tầng nhưng không biết mình đang xem tài liệu gì, con số nào thể hiện điều gì, và làm sao để xác nhận bản vẽ đã đúng yêu cầu. Kết quả là ký duyệt cho qua, đến lúc thi công mới phát hiện phòng bếp thiếu cửa thông gió, thang bộ đặt sai vị trí, hoặc tổng diện tích sàn không khớp với hợp đồng — những sai lệch tốn hàng trăm triệu để sửa.

Bài viết này giải thích toàn bộ những gì bạn cần biết về bản vẽ biệt thự 4 tầng: bộ hồ sơ thiết kế gồm những hạng mục nào, cách bố trí công năng từng tầng sao cho hợp lý, các phong cách phổ biến đang được chọn nhiều nhất, và quy trình đặt thiết kế đúng chuẩn từ tư vấn đến bàn giao hồ sơ.

Bản Vẽ Biệt Thự 4 Tầng Gồm Những Hạng Mục Gì?

Nhiều người nghĩ “bản vẽ biệt thự 4 tầng” chỉ là một tờ sơ đồ mặt bằng. Thực tế, bộ hồ sơ thiết kế đầy đủ là tập tài liệu kỹ thuật nhiều lớp, bao gồm ít nhất 3 phần lớn tương ứng với 3 chuyên ngành xây dựng khác nhau.

Hồ Sơ Kiến Trúc

Đây là phần gia chủ tiếp xúc nhiều nhất — hình ảnh và mặt bằng của công trình. Một bộ hồ sơ kiến trúc đầy đủ cho biệt thự 4 tầng gồm:

• Mặt bằng từng tầng: thể hiện vị trí các phòng, kích thước, cách bố trí nội thất sơ bộ — 4 tầng × 1 bản vẽ = tối thiểu 4 tờ mặt bằng
• Mặt đứng 4 hướng: nhìn từ phía chính, phụ, trái, phải — thể hiện hình thức ngoại thất, mái, cửa sổ, ban công
• Mặt cắt dọc và ngang: “cắt đôi” tòa nhà để thấy bên trong — chiều cao từng tầng, cầu thang, vị trí sàn và mái
• Phối cảnh 3D ngoại thất: hình ảnh kiến trúc mô phỏng thực tế từ góc nhìn bên ngoài

Hồ Sơ Kết Cấu

Đây là bộ hồ sơ của kỹ sư kết cấu — phần “xương sống” giữ cho ngôi nhà đứng vững. Hồ sơ kết cấu bao gồm:

• Bản vẽ móng: loại móng (băng, cọc, bè), kích thước, thép gia cố
• Bản vẽ dầm sàn từng tầng: tiết diện dầm, lưới thép sàn, vị trí lỗ chừa (cầu thang, ống kỹ thuật)
• Chi tiết cột, lõi thang và tường chịu lực

Không có hồ sơ kết cấu, đơn vị thi công không có cơ sở để đặt thép và đổ bê tông đúng tiêu chuẩn. Đây là lý do hồ sơ kết cấu bắt buộc phải có trong bộ hồ sơ xin cấp phép xây dựng.

Hồ Sơ Kỹ Thuật MEP

MEP là viết tắt của Mechanical — Electrical — Plumbing: điện, cơ và nước. Phần này thường bị gia chủ bỏ qua nhưng lại ảnh hưởng trực tiếp đến sinh hoạt hàng ngày:

• Sơ đồ điện: vị trí tủ điện, đường đi dây, ổ cắm, điểm đèn, điện nhẹ (camera, internet, âm thanh)
• Sơ đồ cấp thoát nước: vị trí đường ống, hộc kỹ thuật, bể phốt, bể nước mái
• Hệ thống điều hòa và thông gió (nếu thiết kế sẵn)

Bộ hồ sơ đầy đủ 3 phần này là nền tảng để báo giá thi công chính xác và xin phép xây dựng hợp lệ. Thiếu hồ sơ kết cấu hoặc MEP, nhà thầu sẽ tự “sáng tạo” khi thi công — và phát sinh phí sửa chữa thường gấp 3–5 lần chi phí làm đúng ngay từ đầu.

Nếu bạn đang tìm đơn vị triển khai bộ hồ sơ thiết kế trọn gói — từ kiến trúc, kết cấu đến MEP — Betaviet cung cấp dịch vụ thiết kế thi công biệt thự 4 tầng trọn gói, bàn giao đầy đủ hồ sơ theo đúng quy định. Gọi 0915.010.800 để được tư vấn miễn phí.

Các Phong Cách Phổ Biến Trong Bản Vẽ Biệt Thự 4 Tầng

Phong cách kiến trúc ảnh hưởng trực tiếp đến hình thức mặt đứng, loại mái, chi tiết trang trí và — quan trọng không kém — chi phí hoàn thiện. Chọn phong cách đúng ngay từ bước lập bản vẽ giúp tránh tình trạng thi công xong mới thấy không ưng, muốn sửa thì không được.

Biệt Thự 4 Tầng Tân Cổ Điển

Đây là phong cách được lựa chọn nhiều nhất tại các khu đô thị Bắc và Trung — đặc biệt phù hợp với gia đình nhiều thế hệ muốn một ngôi biệt thự mang tính truyền thống nhưng vẫn hiện đại.

Đặc điểm nhận dạng trên bản vẽ mặt đứng: trục đối xứng rõ ràng, cột pilaster trang trí, phào chỉ ngang chia tầng, ban công sắt uốn hoặc đá tự nhiên, mái Mansard hoặc mái kết hợp vòm. Diện tích sàn xây dựng thường từ 400–800m² với 4 tầng.

Xem thêm mẫu thiết kế: Biệt thự tân cổ điển Betaviet — các dự án thực tế đã thi công trên toàn quốc.

Biệt Thự 4 Tầng Hiện Đại

Phong cách hiện đại chiếm tỷ lệ cao tại TP.HCM và các đô thị mới phía Nam. Mặt đứng phẳng, mảng kính lớn, đường nét hình học rõ ràng, không có phào chỉ trang trí — bản vẽ mặt đứng hiện đại nhìn “đơn giản” hơn nhưng đòi hỏi tỷ lệ chính xác tuyệt đối.

Chi phí hoàn thiện phong cách hiện đại thường thấp hơn tân cổ điển khoảng 15–20% do không có chi tiết trang trí phức tạp. Mái thường dùng mái bằng (sân thượng) hoặc mái nghiêng đơn giản 1 hướng.

Biệt Thự 4 Tầng Kiểu Pháp / Châu Âu

Kiểu Pháp thích hợp cho lô đất góc hoặc mặt tiền rộng từ 12m trở lên — khi ấy mặt đứng cân xứng hai cánh mới phát huy hết vẻ đẹp. Nhận dạng trên bản vẽ: mái Mansard nhiều tầng với cửa sổ chái (dormer window), ban công có lan can sắt uốn tinh xảo, cửa vòm, chi tiết trang trí đối xứng tuyệt đối.

Xem thêm: Mẫu biệt thự kiểu Pháp Betaviet — các dự án thực tế đã thi công trên toàn quốc.

Mặt Bằng Công Năng Biệt Thự 4 Tầng Bố Trí Ra Sao?

Bố cục công năng là phần quan trọng nhất trong bản vẽ mặt bằng. Kích thước phòng, hướng cửa, vị trí cầu thang — những quyết định này ảnh hưởng đến sinh hoạt hàng ngày trong 30–50 năm tới. Không có công thức cứng nhắc nào đúng với mọi gia đình, nhưng sau đây là bố cục phổ biến nhất trong các dự án biệt thự 4 tầng mà Betaviet đã triển khai.

Tầng 1 — Sinh Hoạt Chung và Kết Nối Với Ngoài

Tầng 1 là tầng tiếp xúc trực tiếp với đường phố và sân vườn — nên ưu tiên các không gian sinh hoạt chung và tiện ích phục vụ cả nhà:

• Phòng khách: 20–35m², ánh sáng tự nhiên tốt, thông gió chéo
• Phòng bếp và phòng ăn: 20–30m², liền thông hoặc ngăn cách nhẹ, có cửa sổ hoặc giếng trời
• Gara: 20–40m² tùy 1 hoặc 2 xe, nên bố trí gần cổng chính
• Phòng khách phụ hoặc phòng ngủ cho người lớn tuổi (nếu gia đình nhiều thế hệ)
• WC khách: 3–5m², bắt buộc có nếu tầng 1 hay tiếp khách bên ngoài

Tầng 2 — Phòng Ngủ Gia Đình Chính

Tầng 2 là tầng sinh hoạt riêng tư nhất của gia đình — nên ưu tiên yên tĩnh, ánh sáng, thông gió tốt:

• Phòng ngủ master: 25–35m², có phòng tắm khép kín và walk-in closet nếu diện tích cho phép
• 2–3 phòng ngủ con: 12–18m² mỗi phòng, có cửa sổ tự nhiên
• Phòng học chung hoặc góc đọc sách ngoài hành lang
• Sân phơi hoặc ban công nhỏ cho tầng này

Tầng 3 — Không Gian Linh Hoạt

Tầng 3 thường được thiết kế linh hoạt nhất — vừa có phòng ngủ bổ sung, vừa có không gian đa năng:

• Phòng ngủ VIP hoặc phòng ngủ dành cho ông bà, khách ở lâu
• Phòng làm việc / thư phòng (25–35m²)
• Phòng thờ (nếu không bố trí ở tầng 1)
• Ban công rộng tiếp xúc cây xanh hoặc view ra đường

Tầng 4 — Giải Trí và Tiện Ích Thư Giãn

Tầng 4 thường là tầng “của riêng” của gia đình — không gian thư giãn xa khỏi tiếng ồn bên ngoài:

• Phòng gym hoặc yoga: 18–25m², sàn gỗ hoặc thảm, gương lớn
• Phòng karaoke hoặc bar mini (cần thi công cách âm)
• Phòng giặt và sân phơi kín
• Sân thượng mở: tiểu cảnh, cây xanh, nơi tụ họp gia đình buổi tối

Bố cục tốt nhất là bố cục phù hợp với thói quen sinh hoạt thực tế của gia đình bạn — không phải bố cục “chuẩn” trên internet. Kiến trúc sư giỏi sẽ dành 1–2 buổi phỏng vấn gia chủ trước khi bắt tay vào vẽ mặt bằng đầu tiên.

Xem thêm các mẫu thiết kế: Biệt thự 4 tầng Betaviet — gallery dự án thực tế phân theo phong cách và diện tích.

Những Điều Cần Biết Khi Đọc Bản Vẽ Biệt Thự 4 Tầng

Bạn không cần học kiến trúc để đọc được bản vẽ cơ bản. Biết một số ký hiệu và quy tắc đơn giản là đủ để kiểm tra xem bản vẽ có đúng yêu cầu của mình không.

Các Ký Hiệu Cơ Bản Trong Mặt Bằng

• Tường: đường đôi dày — tường gạch chịu lực (20–22cm) vẽ dày hơn tường ngăn (10–12cm)
• Cột: ô vuông hoặc chữ nhật tô đen hoặc gạch chéo — vị trí quan trọng không được thay đổi
• Cửa đi: cung tròn thể hiện chiều mở cửa — kiểm tra cửa mở vào có cản không gian không
• Cửa sổ: đường ba nét ngang — kiểm tra có đủ cửa sổ mỗi phòng không
• Cầu thang: ký hiệu bậc + mũi tên lên — kiểm tra vị trí có hợp lý không
• Mũi tên Bắc: cho biết hướng nhà, ảnh hưởng đến đón nắng và gió tự nhiên

Đọc Kích Thước Và Diện Tích

Tất cả kích thước trên bản vẽ kiến trúc Việt Nam thường theo đơn vị milimét (mm). Bản vẽ tỷ lệ 1:50 nghĩa là 1cm trên giấy = 50cm thực tế. Khi cần kiểm tra diện tích một phòng, đo chiều dài × chiều rộng trên bản vẽ rồi nhân bình phương tỷ lệ để ra diện tích thực.

Checklist 5 Điểm Cần Kiểm Tra Trước Khi Ký Duyệt Bản Vẽ

1. Số phòng và diện tích có đúng yêu cầu ban đầu không? Đếm lại từng phòng, so sánh với danh sách yêu cầu đã gửi cho kiến trúc sư.
2. Cầu thang đặt ở vị trí tiện di chuyển chưa? Cầu thang quá xa phòng ngủ hoặc bếp là bất tiện hàng ngày.
3. Bếp có cửa sổ hoặc thông gió tự nhiên không? Nếu bếp bí, mùi khói tràn vào nhà — đây là lỗi thiết kế phổ biến nhất.
4. Thoát nước mái được thể hiện chưa? Ống thoát nước mái phải có vị trí rõ ràng, không che khuất mặt đứng.
5. Bản vẽ có dấu và chữ ký kiến trúc sư chủ trì không? Hồ sơ xin phép xây dựng bắt buộc phải có chữ ký và chứng chỉ hành nghề của người ký.

Quy Trình Đặt Bản Vẽ Biệt Thự 4 Tầng Tại Betaviet

Quy trình thiết kế rõ ràng, được ghi rõ trong hợp đồng, giúp gia chủ biết mình đang ở bước nào và cần cung cấp thông tin gì — tránh tình trạng “không biết gì đến lúc nhận bản vẽ”.

Bước 1 — Tư Vấn Sơ Bộ (Miễn Phí)

Kiến trúc sư của Betaviet gặp gỡ gia chủ để nghe yêu cầu: số phòng cần có, phong cách mong muốn, ngân sách dự kiến, đặc điểm khu đất. Buổi tư vấn này không mất phí và không ràng buộc ký kết.

Bước 2 — Khảo Sát Thực Địa + Phác Thảo Ý Tưởng

Kiến trúc sư khảo sát khu đất thực tế: đo đạc, xác định hướng, điều kiện địa chất sơ bộ, hệ thống hạ tầng xung quanh. Sau đó lên bản phác thảo concept — gia chủ có thể góp ý và chỉnh sửa không giới hạn ở giai đoạn này.

Bước 3 — Vẽ Hồ Sơ Kỹ Thuật Đầy Đủ

Sau khi gia chủ chốt concept, đội kỹ thuật triển khai hồ sơ hoàn chỉnh: bản vẽ kiến trúc, kết cấu, MEP và phối cảnh 3D. Đây là giai đoạn tốn nhiều thời gian nhất — thông thường 30–45 ngày làm việc với biệt thự 4 tầng quy mô trung bình.

Betaviet cung cấp dịch vụ thiết kế kiến trúc biệt thự trọn gói từ bước 1 đến bước hoàn thiện hồ sơ xin phép — 17 năm kinh nghiệm, đội ngũ kiến trúc sư và kỹ sư có chứng chỉ hành nghề. Gọi 0915.010.800 để đặt lịch khảo sát miễn phí.

Bước 4 — Hoàn Thiện Hồ Sơ Xin Phép Xây Dựng

Hồ sơ thiết kế sau khi hoàn tất được đóng tập, có dấu và chữ ký kiến trúc sư chủ trì, phục vụ nộp xin cấp phép xây dựng tại UBND địa phương. Thời gian xử lý thông thường 30–60 ngày tùy phức tạp và địa phương.

Bước 5 — Giám Sát Thi Công (Tùy Chọn)

Dịch vụ giám sát thi công giúp đảm bảo nhà thầu xây đúng theo bản vẽ thiết kế — phát hiện và xử lý sai lệch ngay tại công trình, báo cáo tiến độ định kỳ cho gia chủ.

Bản Vẽ Biệt Thự 4 Tầng Thực Tế — Dự Án Đã Thi Công Của Betaviet

Hơn 17 năm hoạt động từ 2009, Betaviet đã hoàn thành hàng nghìn bộ hồ sơ thiết kế biệt thự 4 tầng trên toàn quốc — từ khu đô thị mới tại Hà Nội, Hải Phòng đến các tỉnh như Ninh Bình, Thanh Hóa, Phú Thọ. Dưới đây là 3 dự án tiêu biểu với các phong cách khác nhau.

KT5004932 — Biệt Thự 4 Tầng Tân Cổ Điển, Ninh Bình

Công trình tại Ninh Bình với tổng diện tích sàn 620m² trên 4 tầng, phong cách tân cổ điển. Mặt đứng đối xứng hai cánh, hệ cột pilaster từ tầng 1 đến tầng 3, mái Mansard cách tân kết hợp sân thượng tầng 4. Tầng 1 bố trí phòng khách — bếp — gara — WC khách; tầng 2–3 là không gian riêng tư gia đình; tầng 4 là khu thư giãn giải trí.

Xem chi tiết dự án KT5004932 →

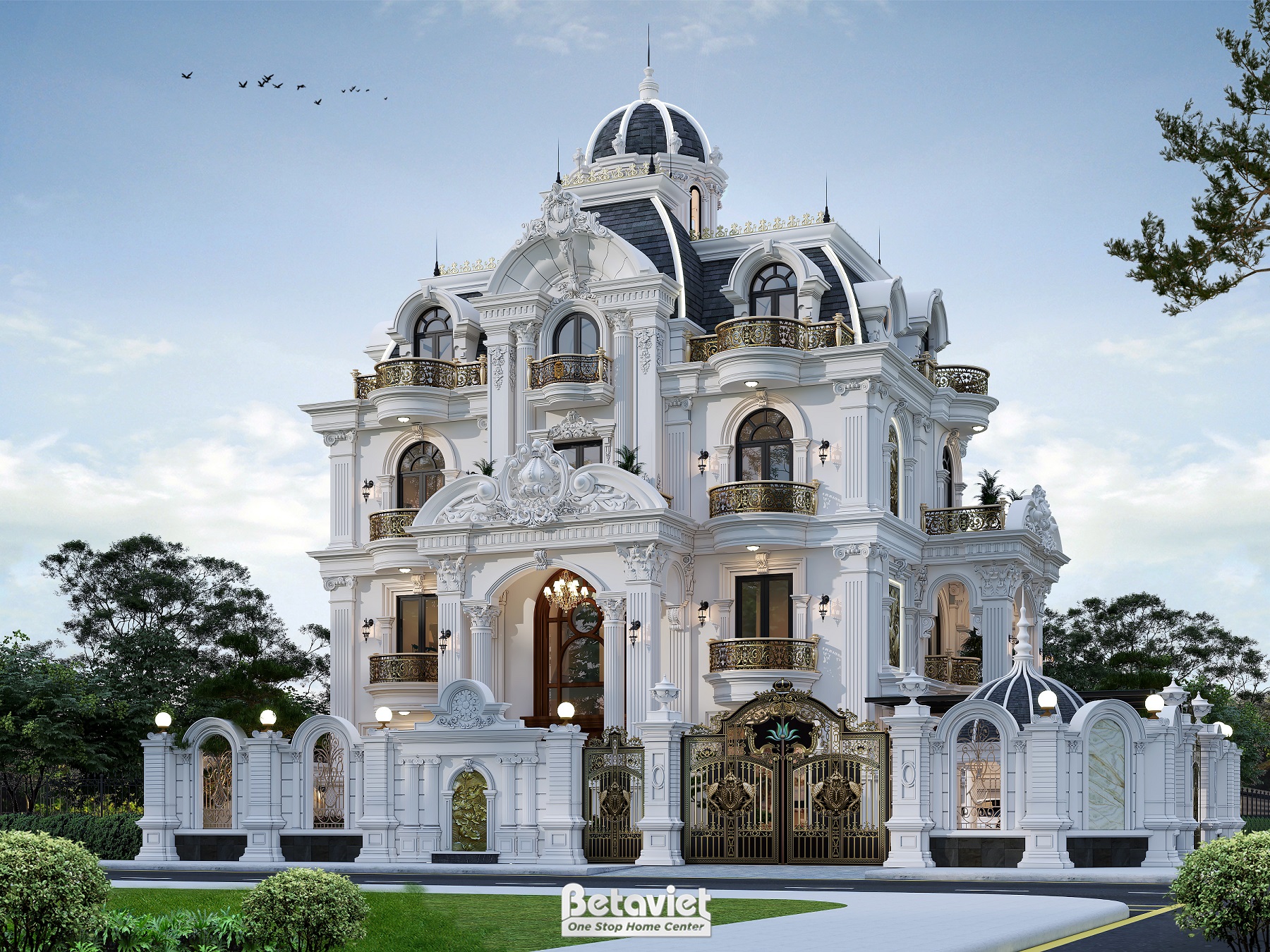

KT2009574 — Lâu Đài 4 Tầng Kiểu Pháp, Thanh Hóa

Công trình tại Thanh Hóa với diện tích 675m², phong cách lâu đài kiểu Pháp đặc trưng. Mái Mansard nhiều tầng với cửa sổ chái (dormer), ban công sắt uốn tinh xảo, chi tiết đá tự nhiên toàn mặt đứng. Phù hợp cho khu đất góc với mặt tiền rộng, muốn có công trình mang dấu ấn kiến trúc châu Âu rõ nét.

Xem chi tiết dự án KT2009574 →

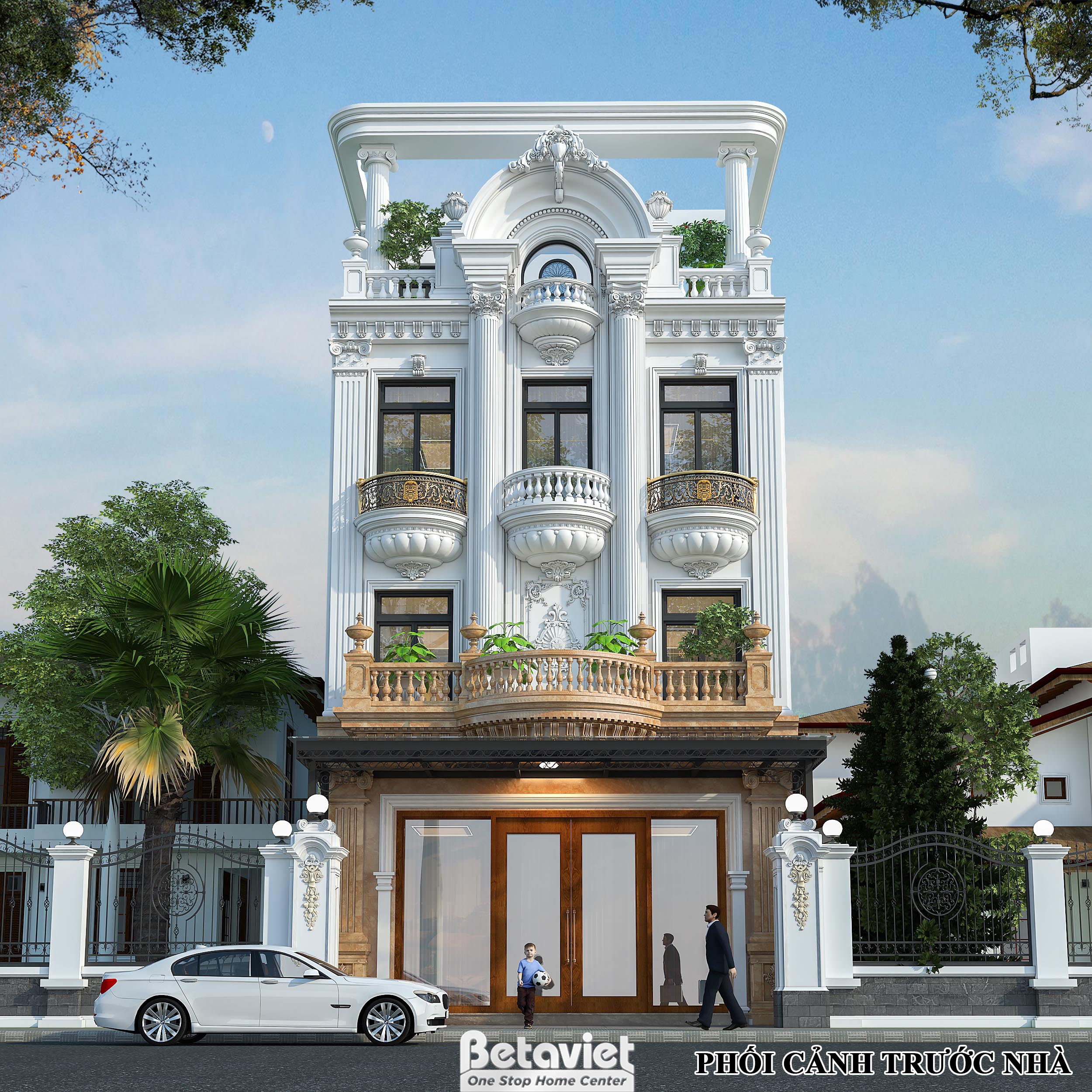

KT2003079 — Biệt Thự 4 Tầng Tân Cổ Điển, Phú Thọ

Công trình tại Phú Thọ với diện tích 768m², là một trong những biệt thự 4 tầng tân cổ điển quy mô lớn nhất trong danh mục Betaviet. Phần gara 2 xe tích hợp tầng 1, sân vườn rộng trước nhà, hệ mái kết hợp vòm trang trí mái chính và mái bằng sân thượng tầng 4.

Xem chi tiết dự án KT2003079 →

Xem toàn bộ danh mục: Thiết kế biệt thự Betaviet — phân loại theo số tầng, phong cách và tỉnh thành.

Câu Hỏi Thường Gặp Về Bản Vẽ Biệt Thự 4 Tầng

Chi phí thiết kế bản vẽ biệt thự 4 tầng là bao nhiêu?

Chi phí thiết kế kiến trúc biệt thự 4 tầng dao động lớn — từ 30–50 triệu cho gói kiến trúc cơ bản đến 150–200 triệu cho bộ hồ sơ trọn gói gồm kiến trúc, kết cấu, MEP và 3D nội thất. Mức giá phụ thuộc vào diện tích, phong cách (tân cổ điển phức tạp hơn hiện đại), số lần chỉnh sửa và uy tín đơn vị thiết kế. Một số đơn vị cung cấp thiết kế miễn phí khi ký hợp đồng thi công.

Mất bao lâu để hoàn thành bộ hồ sơ thiết kế biệt thự 4 tầng?

Thông thường 30–60 ngày làm việc kể từ khi ký hợp đồng và cung cấp đầy đủ thông tin khu đất. Thời gian dài hay ngắn phụ thuộc vào: mức độ phức tạp của thiết kế, số lần gia chủ yêu cầu chỉnh sửa và khối lượng công việc hiện tại của đơn vị thiết kế.

Biệt thự 4 tầng cần diện tích đất tối thiểu là bao nhiêu?

Về mặt kỹ thuật, diện tích đất tối thiểu để xây biệt thự 4 tầng khoảng 80–100m², mặt tiền ít nhất 6–7m. Tuy nhiên, để có gara, sân vườn và tỷ lệ xây dựng hợp lý (thường 60–70% diện tích đất), diện tích lý tưởng nên từ 150m² trở lên. Diện tích nhỏ hơn vẫn xây được nhưng sẽ hạn chế nhiều về không gian và tiện ích.

Bản vẽ biệt thự 4 tầng có thể chỉnh sửa sau khi đã duyệt không?

Có, nhưng mức độ chỉnh sửa phụ thuộc vào thời điểm. Chỉnh sửa trong giai đoạn phác thảo concept (trước khi vẽ kỹ thuật) là thoải mái nhất và không tốn thêm phí. Nếu đã vẽ hồ sơ kỹ thuật thì chỉnh sửa nhỏ thường tính phí theo giờ. Nếu đã được cấp phép xây dựng, chỉnh sửa cần làm thủ tục điều chỉnh giấy phép — tốn thời gian và chi phí đáng kể.

Có nên xem bản vẽ biệt thự 4 tầng mẫu trên mạng để tham khảo không?

Có thể tham khảo để định hướng phong cách và bố cục chung. Tuy nhiên, bản vẽ mẫu không thể áp dụng trực tiếp vì mỗi khu đất có hình dạng, kích thước, hướng và điều kiện địa chất khác nhau. Bản vẽ thiết kế tốt phải được tùy chỉnh cho từng lô đất cụ thể — đó là lý do tại sao khảo sát thực địa là bước không thể bỏ qua.

Kết Luận

Bộ hồ sơ bản vẽ biệt thự 4 tầng đầy đủ — bao gồm kiến trúc, kết cấu và MEP — là nền tảng cho toàn bộ quá trình xây dựng. Hiểu được bản vẽ gồm những gì, biết cách đọc và kiểm tra các điểm mấu chốt giúp bạn kiểm soát chất lượng thi công và tránh phát sinh chi phí không đáng có.

Phong cách, bố cục và diện tích nên được quyết định ngay từ giai đoạn thiết kế — thay đổi càng muộn thì chi phí càng cao. Và quan trọng nhất: chọn đúng đơn vị thiết kế có kinh nghiệm thực địa, không phải đơn vị chỉ vẽ đẹp trên màn hình.
