Trong bức tranh kiến trúc thượng lưu tại Việt Nam, sự hoàn hảo của một dinh thự không chỉ dừng lại ở mặt tiền tráng lệ hay những mảng decor nội thất đắt giá. Rất nhiều gia chủ sẵn sàng đầu tư hàng chục tỷ đồng để ốp đá mặt tiền tự nhiên, nhập khẩu đồ gỗ dát vàng châu Âu, nhưng lại dễ dàng bỏ qua một yếu tố cốt lõi quyết định 80% trải nghiệm sống hàng ngày: hệ thống cơ điện. Một hệ thống cơ điện chìm thiết kế chắp vá, lỗi kỹ thuật không chỉ gây ra những phiền toái như trần thạch cao bị ố vàng do rò rỉ nước, tiếng ồn từ ống nước thải đi xuyên qua phòng ngủ, mà còn tiềm ẩn nguy cơ chập cháy, đe dọa trực tiếp đến sự an toàn của cả gia đình.
Bài viết này — được biên soạn bởi kiến trúc sư minh.beta tại Betaviet — sẽ cung cấp cho quý gia chủ cái nhìn toàn diện nhất về thiết kế MEP biệt thự. Chúng tôi sẽ đi sâu giải thích các giải pháp cơ điện hiện đại như điều hòa trung tâm VRV/VRF, lọc nước trung tâm, kịch bản chiếu sáng và ứng dụng công nghệ BIM 3D triệt tiêu xung đột hệ thống. Bên cạnh đó, chúng tôi cũng cung cấp danh mục hồ sơ bản vẽ bộ môn cơ điện cùng bảng báo giá chi tiết cập nhật mới nhất cho năm 2026. Để đảm bảo tính đồng bộ tuyệt đối từ bản vẽ đến hiện trường thi công thực tế, quý gia chủ nên cân nhắc lựa chọn giải pháp thiết kế thi công kiến trúc từ các đơn vị uy tín.
Dành cho các chủ đầu tư không có nhiều thời gian, dưới đây là bảng tóm tắt các yêu cầu kỹ thuật tối thiểu và giải pháp MEP tiêu chuẩn cho một căn biệt thự cao cấp năm 2026:
| Phân hệ MEP | Giải pháp tiêu chuẩn biệt thự | Thông số kỹ thuật/Chỉ số cần đạt | Ưu điểm cốt lõi |
|---|---|---|---|
| Hệ thống điện lực | Cấp nguồn 3 pha, chia tủ điện tầng độc lập, bảo vệ RCBO chống giật chập dòng rò. | Điện trở tiếp địa an toàn sinh hoạt < 4 Ohm; Chống sét lan truyền < 10 Ohm. | Vận hành an toàn tuyệt đối, không quá tải khi sử dụng nhiều thiết bị công suất cao. |
| Hệ thống điện nhẹ (ELV) | Wifi Mesh đồng bộ cáp quang âm tường, mạng LAN tốc độ cao, Smarthome chuẩn KNX. | Độ phủ sóng wifi đạt 100% diện tích sàn và sân vườn; Băng thông LAN tối thiểu 1Gbps. | Kết nối internet mượt mà, điều khiển thông minh toàn bộ kịch bản ánh sáng và an ninh. |
| Hệ thống HVAC | Điều hòa trung tâm VRV/VRF một dàn nóng kết hợp hệ cấp gió tươi lọc bụi mịn PM2.5. | Độ ồn dàn lạnh trong phòng ngủ < 25dB; Lưu lượng gió tươi tối thiểu 30m³/h/người. | Giữ gìn thẩm mỹ ngoại thất, khí hậu trong lành, oxy dồi dào, tốt cho sức khỏe hô hấp. |
| Hệ thống Cấp thoát nước | Lọc nước trung tâm UF/RO, nước nóng Heat pump hồi tuần hoàn, thoát nước trục đứng giảm âm. | Áp lực nước cuối vòi đạt 2-3 bar; Độ ồn dòng chảy thoát nước trần phòng ngủ < 30dB. | Nước sinh hoạt tinh khiết, mở vòi là có nước nóng ngay, không gian nghỉ ngơi tĩnh lặng. |
Nhìn vào bảng tóm tắt trên, có thể thấy việc thiết kế cơ điện cho biệt thự không đơn giản là đi dây và lắp ống thông thường. Đó là sự phối hợp của nhiều công nghệ hiện đại nhằm kiến tạo một không gian sống tiện nghi vượt trội, an toàn và tối ưu hóa năng lượng lâu dài.
Thuật ngữ MEP viết tắt từ ba nhóm bộ môn chính: M (Mechanical – Cơ khí), E (Electrical – Điện) và P (Plumbing – Cấp thoát nước). Trong lĩnh vực xây dựng dân dụng, MEP được chia thành 4 phân hệ kỹ thuật hoạt động liên tục như mạch máu duy trì sự sống cho ngôi nhà:
Đối với biệt thự, hệ thống này đóng vai trò quan trọng trong việc thiết lập nhiệt độ và vi khí hậu lý tưởng. Hệ thống bao gồm thiết bị điều hòa trung tâm làm mát/sưởi ấm, hệ thống cấp gió tươi cưỡng bức từ thiên nhiên bên ngoài vào các phòng sinh hoạt khép kín, hệ thống hút mùi khu bếp nấu và thông gió cưỡng bức các phòng vệ sinh, phòng giặt đồ.
Bao gồm trạm biến áp hoặc đấu nối nguồn điện 3 pha tổng vào công trình, hệ thống tủ điện phân phối chính và tủ tầng, hệ thống dây đi âm tường cấp nguồn cho toàn bộ thiết bị điện dân dụng, hệ thống chiếu sáng kịch bản mỹ thuật nội ngoại thất, và hệ thống an toàn gồm chống sét trực tiếp, chống sét lan truyền cùng mạng lưới tiếp địa an toàn sinh hoạt.
Hệ thống này xử lý toàn bộ vòng tuần hoàn nước của biệt thự. Phần cấp nước bao gồm bể chứa nước ngầm, máy bơm tăng áp biến tần, hệ thống đường ống PPR hàn nhiệt đi âm tường cấp nước cho các thiết bị vệ sinh, bồn tắm, khu giặt giũ. Phần thoát nước bao gồm hệ thống ống thu nước mưa trên mái, thoát nước thải sinh hoạt từ bồn cầu, chậu rửa, và hệ thống bể tự hoại xử lý chất thải.
Đây là bộ não công nghệ của biệt thự hiện đại, vận hành trên điện áp thấp (thường dưới 60V). Phân hệ này bao gồm mạng lưới camera quan sát AI, chuông cửa có hình kết nối hiển thị màn hình và điện thoại thông minh, hệ thống kiểm soát ra vào cửa từ vân tay, mạng internet wifi và các cổng kết nối mạng LAN, hệ thống âm thanh đa vùng, và hệ thống smarthome liên kết điều khiển tự động.
Một sai lầm rất lớn của nhiều chủ đầu tư là cho rằng cơ điện biệt thự chỉ là phiên bản phóng to của nhà phố thông thường. Thực tế, quy mô diện tích lớn cùng yêu cầu khắt khe về thẩm mỹ và chất lượng sống của giới thượng lưu đặt ra những bài toán kỹ thuật phức tạp hơn nhiều lần.
Để giúp quý gia chủ hiểu rõ, KTS Betaviet xin đưa ra bảng so sánh trực quan giữa hệ thống MEP nhà phố bình thường và hệ thống cơ điện biệt thự cao cấp:
| Tiêu chí so sánh | MEP Nhà phố thông dụng | MEP Biệt thự cao cấp | Lý do kỹ thuật & Giải pháp |
|---|---|---|---|
| Quy mô phụ tải điện | Thường từ 10 – 20 kW. Dùng nguồn điện 1 pha. | Thường từ 40 – 100 kW+. Bắt buộc dùng nguồn 3 pha. | Biệt thự tích hợp nhiều thiết bị công suất lớn (VRV trung tâm, thang máy, Heat Pump, sạc xe điện). |
| Thẩm mỹ & Bố trí | Đi ống cục bộ, lắp điều hòa treo tường lộ dàn lạnh, lộ dây điện. | Giấu kín 100% thiết bị, dùng miệng gió âm trần khe hẹp tinh tế. | Đảm bảo không gian nội thất trần phào chỉ thạch cao cổ điển hoặc hiện đại hoàn hảo. |
| Kiểm soát tiếng ồn | Chấp nhận tiếng ồn dàn nóng ngoài ban công và ồn xả nước thải. | Triệt tiêu tiếng ồn máy móc xuống < 25dB; ồn thoát nước < 30dB. | Biệt thự đòi hỏi sự tĩnh lặng tuyệt đối cho phòng ngủ master và không gian thư giãn. |
| Tiêu chuẩn nước sinh hoạt | Nước máy đấu trực tiếp qua bể chứa lọc cát thô sơ. | Nước qua hệ lọc trung tâm siêu màng lọc UF hoặc RO đạt tiêu chuẩn tinh khiết. | Bảo vệ da, tóc cho các thành viên và kéo dài tuổi thọ các thiết bị vệ sinh cao cấp đắt tiền. |
| Hạ tầng thông tin | Lắp 1-2 cục wifi modem gia đình thông dụng, sóng chập chờn. | Hệ thống Wifi Mesh kết hợp dây LAN âm tường, tủ rack tổng quản lý. | Nhà lớn tường dày cần đảm bảo mạng mượt mà không bị ngắt kết nối khi di chuyển giữa các phòng. |
Thông qua bảng so sánh, có thể thấy việc thiết kế biệt thự đòi hỏi kỹ sư cơ điện phải tính toán cực kỳ chi tiết ngay từ đầu. Mọi va chạm nhỏ giữa đường ống nước thải và dầm bê tông cốt thép, hay sự chồng lấn giữa ống gió điều hòa và trần phào thạch cao đều phải được xử lý triệt để trước khi chuyển giao bản vẽ ra công trường.
Hệ thống điện biệt thự được ví như hệ thần kinh, điều khiển toàn bộ ánh sáng và cung cấp năng lượng cho mọi hoạt động sinh hoạt. Thiết kế hệ thống điện biệt thự cao cấp đòi hỏi sự chú trọng tối đa vào tính an toàn, ổn định phụ tải và nghệ thuật chiếu sáng.
Với tổng công suất tiêu thụ lớn, kỹ sư Betaviet sẽ phân tách điện nguồn thành các lộ độc lập cho từng khu vực và tầng lầu. Tủ điện tổng đặt tại tầng hầm hoặc phòng kỹ thuật sẽ phân phối điện năng đến các tủ tầng riêng biệt. Việc sử dụng các thiết bị đóng cắt bảo vệ như MCB, RCBO chất lượng cao từ các thương hiệu hàng đầu như Schneider, ABB giúp tự động ngắt dòng điện ngay lập tức khi xảy ra chập mạch, quá tải hoặc rò điện, bảo vệ an toàn tuyệt đối cho các thành viên trong gia đình.
Một không gian sống đẳng cấp không thể chiếu sáng bằng những bóng đèn tuýp hay đèn âm trần phân bổ đều đều tẻ nhạt. Thiết kế chiếu sáng hiện đại sử dụng các kịch bản ánh sáng được lập trình sẵn. KTS sẽ phân chia thành nhiều lớp ánh sáng: chiếu sáng chung (ambient lighting), chiếu sáng chức năng (task lighting) cho bàn ăn, bếp nấu và chiếu sáng tạo điểm nhấn (accent lighting) tôn vinh các bức tranh decor, phào chỉ thạch cao đẹp đẽ. Việc ứng dụng công nghệ dimmer cho phép gia chủ thay đổi cường độ sáng và màu sắc ánh sáng tùy theo nhu cầu như chế độ đón khách (sáng rực rỡ), chế độ ăn tối (vàng ấm cúng) hay chế độ ban đêm (dịu nhẹ đưa vào giấc ngủ).
Theo tiêu chuẩn thiết kế chiếu sáng trong nhà TCVN 7114-1:2008, dưới đây là các thông số độ rọi (Lux) và chỉ số hoàn màu (CRI) tiêu chuẩn mà Betaviet áp dụng thiết kế cho biệt thự:
| Khu vực không gian | Độ rọi tiêu chuẩn (Lux) | Chỉ số hoàn màu khuyến cáo (CRI) | Loại ánh sáng khuyên dùng |
|---|---|---|---|
| Phòng khách | 200 – 300 Lux | CRI > 85 | Vàng ấm (3000K) đến Trung tính (4000K), hỗ trợ dimmer điều chỉnh linh hoạt. |
| Phòng ngủ Master | 100 – 150 Lux | CRI > 80 | Vàng ấm (2700K – 3000K), chiếu sáng gián tiếp qua khe trần tránh chói mắt. |
| Phòng bếp & Bàn ăn | 300 – 500 Lux | CRI > 90 | Ánh sáng trung tính (4000K) giúp chế biến thức ăn chính xác và món ăn trông ngon mắt. |
| Phòng làm việc/Phòng đọc | 500 Lux | CRI > 90 | Ánh sáng trung tính (4000K) chống mỏi mắt khi đọc sách, làm việc lâu. |
| Hành lang & Cầu thang | 100 Lux | CRI > 80 | Vàng ấm (3000K), kết hợp cảm biến chuyển động thông minh tự bật tắt ban đêm. |
Một căn biệt thự cao cấp không thể thiếu hệ thống tiếp địa an toàn. Chúng tôi thiết kế hệ tiếp địa sinh hoạt độc lập với điện trở đo đạc thực địa dưới 4 Ohm. Mọi thiết bị vỏ kim loại như tủ lạnh, bồn tắm massage, lò nướng đều được đấu nối dây tiếp địa để loại bỏ hoàn toàn nguy cơ giật điện khi rò rỉ. Ngoài ra, tủ điện tổng được lắp thiết bị cắt lọc sét lan truyền (SPD) giúp bảo vệ hệ thống thiết bị điện tử nhạy cảm, đắt tiền khi có xung sét cảm ứng lan truyền qua đường dây điện lực hoặc viễn thông.
Hệ thống điện nhẹ (ELV) chính là nền móng để hiện thực hóa một cuộc sống tiện nghi công nghệ cao trong căn biệt thự. Thiết kế điện nhẹ biệt thự đòi hỏi giải quyết triệt để vấn đề độ phủ sóng và tính ổn định kết nối.
Biệt thự thường có diện tích sàn rộng, nhiều tầng và tường bê tông chịu lực rất dày. Nếu chỉ sử dụng các thiết bị phát wifi thông dụng sẽ xảy ra tình trạng mất sóng ở các phòng sâu hoặc hành lang. Giải pháp của chúng tôi là đi dây cáp mạng Cat6 bọc chống nhiễu âm tường đến từng phòng, kết nối vào các bộ phát Wifi chuyên dụng chuẩn Wifi 6/7 tạo mạng lưới Wifi Mesh đồng nhất. Gia chủ có thể di chuyển từ tầng hầm lên sân thượng, ra ngoài sân vườn mà không hề bị ngắt kết nối hay phải đổi mạng wifi thủ công. Toàn bộ thiết bị mạng như Switch POE, Router, đầu ghi camera được gom gọn vào một tủ rack kỹ thuật tiêu chuẩn đặt tại khu vực kỹ thuật để dễ dàng quản lý và bảo trì.
Thay vì thiết kế các phím công tắc cơ truyền thống chồng chéo trên tường gây mất mỹ quan nội thất, thiết kế điện nhẹ hiện đại tích hợp hệ thống nhà thông minh smarthome. Chúng tôi sử dụng các phím bấm thông minh đa năng hoặc màn hình điều khiển trung tâm tinh tế. Hệ thống cho phép kết nối tự động toàn bộ rèm cửa, điều hòa trung tâm VRV, hệ thống nhạc nền đa vùng và chiếu sáng. Gia chủ có thể điều khiển toàn bộ ngôi nhà bằng giọng nói, qua màn hình cảm ứng hoặc lập trình các ngữ cảnh thông minh: ví dụ ngữ cảnh “Đi ngủ” sẽ tự động đóng toàn bộ rèm, tắt bớt đèn chiếu sáng chung, kích hoạt hệ thống an ninh cảm biến hồng ngoại vòng ngoài và điều chỉnh điều hòa phòng ngủ về nhiệt độ dễ chịu.
Hệ thống camera giám sát được bố trí khoa học tại các lối ra vào, hành lang và xung quanh khuôn viên sân vườn, sử dụng dòng camera IP độ phân giải cao kết hợp công nghệ AI nhận diện khuôn mặt và phát hiện xâm nhập trái phép. Hàng rào hồng ngoại xung quanh tường rào sẽ phát tín hiệu cảnh báo ngay lập tức về điện thoại và kích hoạt còi hú khi có đối tượng leo trèo đột nhập vào ban đêm. Chuông cửa màn hình có hình đặt tại cổng chính giúp gia chủ giao tiếp trực quan với khách ghé thăm thông qua màn hình trong nhà hoặc app di động khi vắng nhà.
Hệ thống điều hòa không khí và thông gió (HVAC) là hạng mục chiếm ngân sách đầu tư lớn thứ hai sau phần thô xây dựng của MEP biệt thự. Đây cũng là phân hệ quyết định trực tiếp tới sức khỏe đường hô hấp và thẩm mỹ không gian trần nhà.
Với các biệt thự có từ 5-10 phòng chức năng, việc lắp đặt điều hòa cục bộ (mỗi phòng một dàn lạnh kết hợp một cục nóng độc lập) là phương án không khả thi. Hàng chục cục nóng bám quanh tường sẽ phá nát hoàn toàn kiến trúc mặt tiền biệt thự, đồng thời gây tiếng ồn và tỏa nhiệt lượng lớn xung quanh nhà. Giải pháp thiết kế tối ưu là hệ thống điều hòa trung tâm VRV/VRF. Hệ thống này chỉ sử dụng một dàn nóng công suất lớn duy nhất đặt ẩn trên mái hoặc góc vườn kỹ thuật, kết nối và điều khiển độc lập cho tất cả các dàn lạnh trong nhà qua hệ đường ống đồng dẫn gas ga lạnh đi âm trần.
Các dàn lạnh sử dụng trong phòng ngủ, phòng khách biệt thự là loại giấu trần nối ống gió (ducted slim). Thiết bị dàn lạnh được giấu hoàn toàn trên trần thạch cao, luồng khí lạnh được dẫn ra ngoài thông qua các miệng gió slot diffuser được thiết kế thanh mảnh, tinh tế, hòa hợp với phào chỉ nội thất cổ điển hoặc khối hình học hiện đại.
Các phòng ngủ biệt thự cao cấp thường được thiết kế cửa kính cách âm khít kín để chống ồn. Khi đóng kín cửa ngủ suốt 8 tiếng ban đêm, hàm lượng khí CO2 do con người thở ra sẽ tích tụ tăng cao, dẫn đến tình trạng mệt mỏi, đau đầu khi thức dậy buổi sáng do thiếu oxy. Thiết kế HVAC hiện đại của Betaviet tích hợp hệ thống cấp gió tươi cưỡng bức thu hồi nhiệt (HRV). Hệ thống liên tục hút khí thải tù đọng chứa nhiều CO2 ra ngoài và đồng thời đưa lượng khí oxy tươi mát từ sân vườn vào trong nhà. Trước khi thổi vào phòng, khí tươi đi qua bộ lọc HEPA giúp loại bỏ 99% bụi mịn PM2.5, phấn hoa và các chất dị ứng, mang lại bầu không khí sạch mát trong lành cho gia đình.
Tại dự án thi công xây dựng biệt thự hiện đại 3 tầng quy mô 1000m² tại Hà Nội mang mã số TC24024, Betaviet đã triển khai thành công hệ thống điều hòa trung tâm VRV kết hợp cấp gió tươi trung tâm điều khiển thông minh, giải quyết hoàn hảo bài toán vi khí hậu cho không gian phòng khách thông tầng rộng lớn.
Hệ cấp thoát nước là phân hệ âm thầm phục vụ cuộc sống hàng ngày nhưng lại dễ gây ra những sự cố ức chế nhất nếu thiết kế không chuẩn. Hai giải pháp quan trọng cần có trong thiết kế Plumbing biệt thự cao cấp gồm hệ lọc nước trung tâm và giải pháp tiêu âm đường ống thoát nước.
Nước máy thành phố dù đạt quy chuẩn sinh hoạt vẫn chứa lượng calo dư và kim loại nặng có thể làm xơ tóc, khô da và tạo cặn bám gây hỏng hóc các thiết bị bồn tắm massage, sen vòi mạ vàng đắt tiền. Hệ thống lọc nước trung tâm UF/RO lắp đặt tại trạm đầu nguồn biệt thự sẽ lọc sạch tạp chất, làm mềm nước nguồn cứng trước khi trữ vào bể chứa inox. Nước ấm phục vụ sinh hoạt được tạo ra bằng máy bơm nhiệt nước nóng trung tâm (Heat Pump) kết hợp bình bảo ôn giữ nhiệt công suất lớn. Hệ thống Heat Pump hoạt động bằng cách thu nhiệt lượng từ môi trường xung quanh, giúp tiết kiệm đến 75% điện năng tiêu thụ so với việc sử dụng bình nóng lạnh sợi đốt truyền thống. Đồng thời, chúng tôi thiết kế đường ống tuần hoàn nước nóng hồi (mở vòi là có nước ấm sử dụng ngay lập tức mà không phải xả bỏ nước lạnh tồn đọng trong ống).
Một hiện tượng phổ biến ở các ngôi nhà thiết kế cơ điện kém chất lượng là tiếng ồn rào rào xả nước từ tầng trên dội xuống phòng ngủ hoặc phòng khách tầng dưới qua hộp kỹ thuật đứng. Để khắc phục triệt để, thiết kế MEP biệt thự tiêu chuẩn của Betaviet sử dụng đường ống nhựa PVC lõi xoắn chịu lực có độ dày cao hơn tiêu chuẩn thông thường, kết hợp bọc cao su lưu hóa hoặc bông khoáng tiêu âm Rockwool xung quanh đường ống thoát nước đứng. Giải pháp này giúp triệt tiêu hoàn toàn rung động vật lý và tiếng ồn dòng chảy xuống dưới mức 30dB (tương đương mức tĩnh lặng của đêm tối trong phòng ngủ master).
Đồng thời, toàn bộ hệ thoát sàn vệ sinh đều được thiết kế bẫy nước ngăn mùi chuyên dụng sâu (deep seal trap), ngăn ngừa 100% tình trạng mùi hôi thối trào ngược từ hố ga hay cống thoát nước chung của đô thị vào các phòng tắm sang trọng.
Một trong những bước tiến công nghệ đột phá giúp Betaviet kiểm soát tuyệt đối chất lượng hồ sơ thiết kế cơ điện là ứng dụng công nghệ **BIM (Building Information Modeling)**. Đây là quy trình xây dựng mô hình số 3D giả lập toàn bộ ngôi nhà với đầy đủ thông số kỹ thuật thực tế.
Quy trình phối chéo BIM xử lý va chạm cơ điện được triển khai qua các bước chặt chẽ sau:
Các bộ môn Kiến trúc, Kết cấu và MEP (Điện, Nước, HVAC) được các KTS và Kỹ sư dựng mô hình 3D chi tiết trên phần mềm chuyên dụng Autodesk Revit. Toàn bộ kích thước dầm bê tông, cột thép, đường ống gió khổng lồ, ống nước thải đều được đưa vào mô hình với tỉ lệ thực tế 1:1.
Tập hợp toàn bộ các mô hình độc lập vào phần mềm phối hợp Autodesk Navisworks Manage để tự động chạy quét va chạm hệ thống. Phần mềm sẽ ngay lập tức phát hiện các va chạm cứng (ví dụ: đường ống thoát nước đâm xuyên qua dầm kết cấu chịu lực, hoặc ống thông gió đè lên máng cáp điện lực) và va chạm mềm (khoảng cách an toàn giữa ống nước nóng và cáp điện quá gần).
KTS chủ trì, kỹ sư kết cấu và kỹ sư cơ điện sẽ cùng họp phối hợp ngay trên mô hình 3D, đưa ra giải pháp điều chỉnh tối ưu: ví dụ nới rộng dầm ở vị trí không chịu lực chủ chốt hoặc bẻ cong cua ống nước tránh cáp điện. Toàn bộ va chạm được giải quyết triệt để trên máy tính trước khi chuyển giao bản vẽ thi công.
Việc ứng dụng BIM giúp loại bỏ hoàn toàn các lỗi sai sót tại công trường, tránh việc công nhân phải đục đẽo dầm bê tông đã đổ xong hay phải hạ thấp trần thạch cao nội thất của gia chủ để né đường ống kỹ thuật đi sai vị trí. Đây là cam kết công nghệ giúp việc cải tạo biệt thự hoặc xây dựng biệt thự mới diễn ra trơn tru, tiết kiệm thời gian và chi phí tối đa.
Quy trình làm việc chuyên nghiệp của Betaviet được chuẩn hóa theo tiêu chuẩn chất lượng nghiêm ngặt, đảm bảo mỗi bộ hồ sơ MEP bàn giao đều có tính ứng dụng cao nhất khi ra hiện trường. Để đạt hiệu quả tối ưu, quy trình thiết kế cơ điện MEP luôn được song hành chặt chẽ với quá trình thi công xây dựng phần thô.
Quy trình thiết kế thi công cơ điện của chúng tôi gồm 4 giai đoạn lớn:
Giai đoạn 1: Khảo sát hiện trạng và xác định nhu cầu phụ tải: Kỹ sư Betaviet sẽ làm việc trực tiếp với gia chủ để ghi nhận toàn bộ nhu cầu sử dụng (thang máy, điều hòa trung tâm VRV, sạc điện xe, công nghệ smarthome mong muốn). Từ đó tính toán tổng công suất tiêu thụ điện nước và liên hệ làm việc với cơ quan điện lực/cấp nước địa phương xin đấu nối nguồn điện 3 pha cấp cho công trình.
Giai đoạn 2: Thiết kế sơ đồ nguyên lý hệ thống (Concept): Thiết lập sơ đồ nguyên lý cấp nguồn, tủ điện, sơ đồ nguyên lý thoát nước thải, sơ đồ nguyên lý ga lạnh HVAC. KTS sẽ trình bày các giải pháp kỹ thuật lớn để chủ đầu tư phê duyệt định hướng công nghệ sử dụng.
Giai đoạn 3: Triển khai bản vẽ mặt bằng bố trí chi tiết và mô phỏng BIM: Tiến hành đi dây, chạy ống chi tiết trên mặt bằng từng tầng biệt thự. Chạy phần mềm Navisworks xử lý va chạm kết cấu – cơ điện để tối ưu hóa cao độ trần kỹ thuật.
Giai đoạn 4: Nghiệm thu bàn giao hồ sơ thiết kế kỹ thuật: Đóng gói hồ sơ bản vẽ chi tiết 2D phối cảnh 3D MEP, bảng thống kê khối lượng vật tư chi tiết để phục vụ lập dự toán thi công.

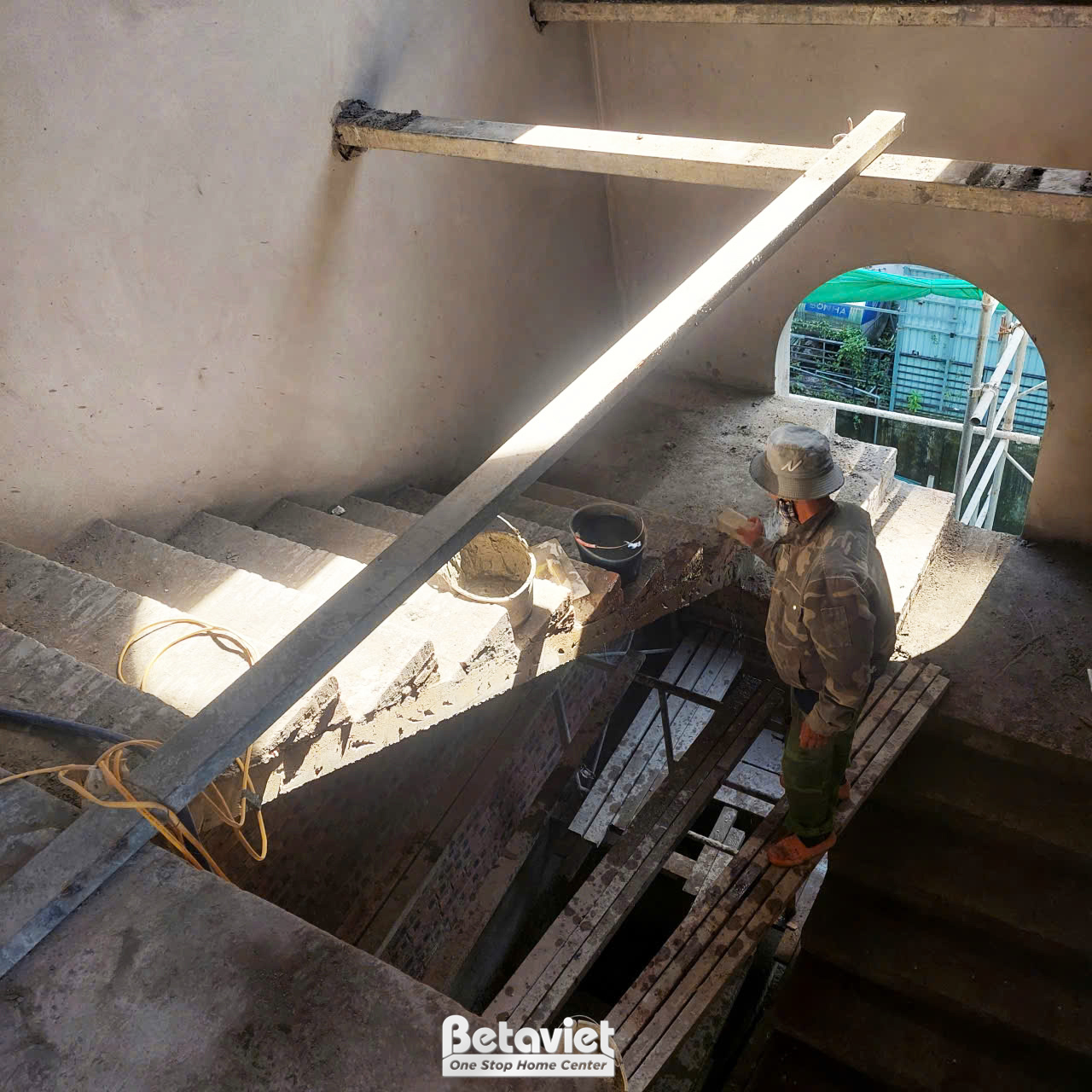

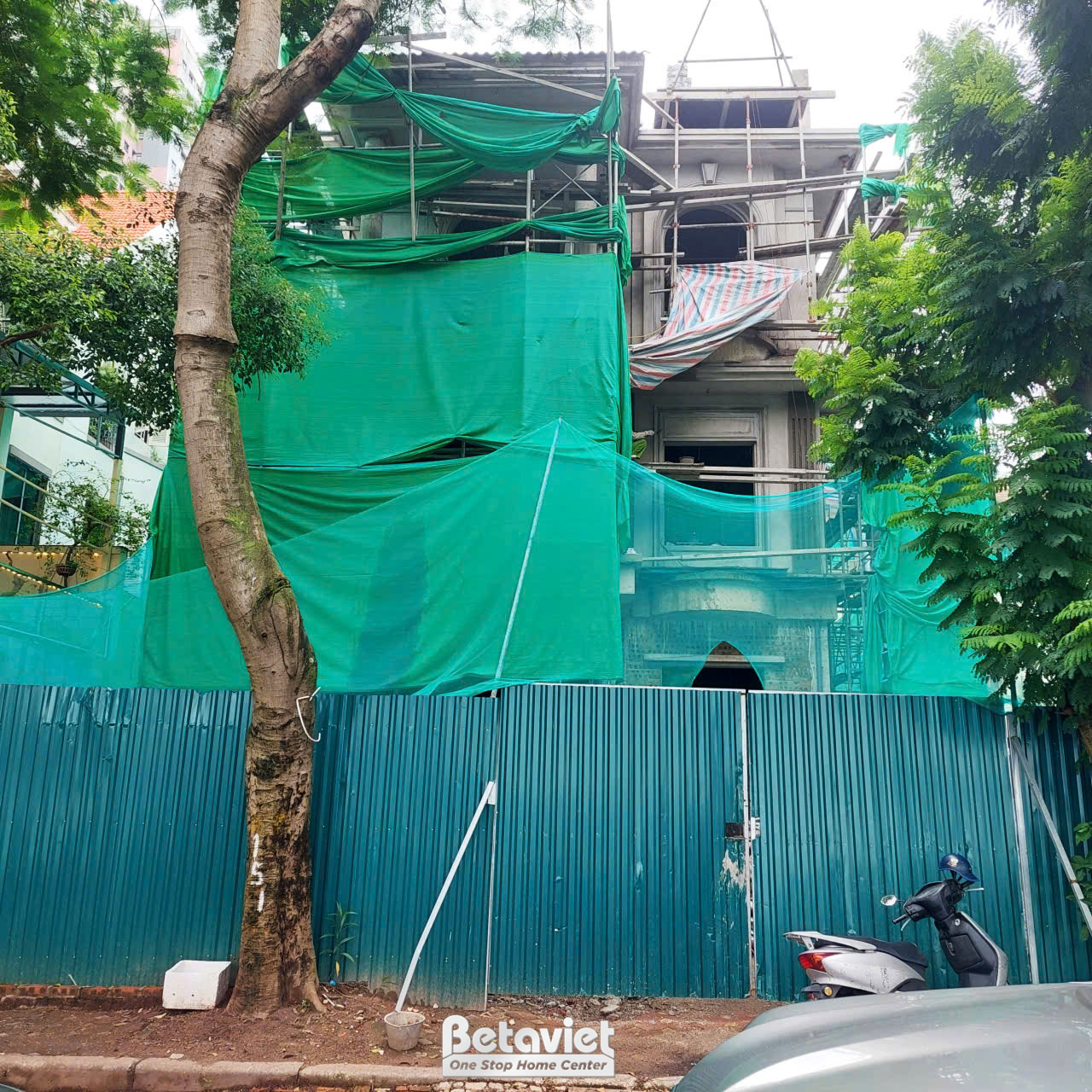

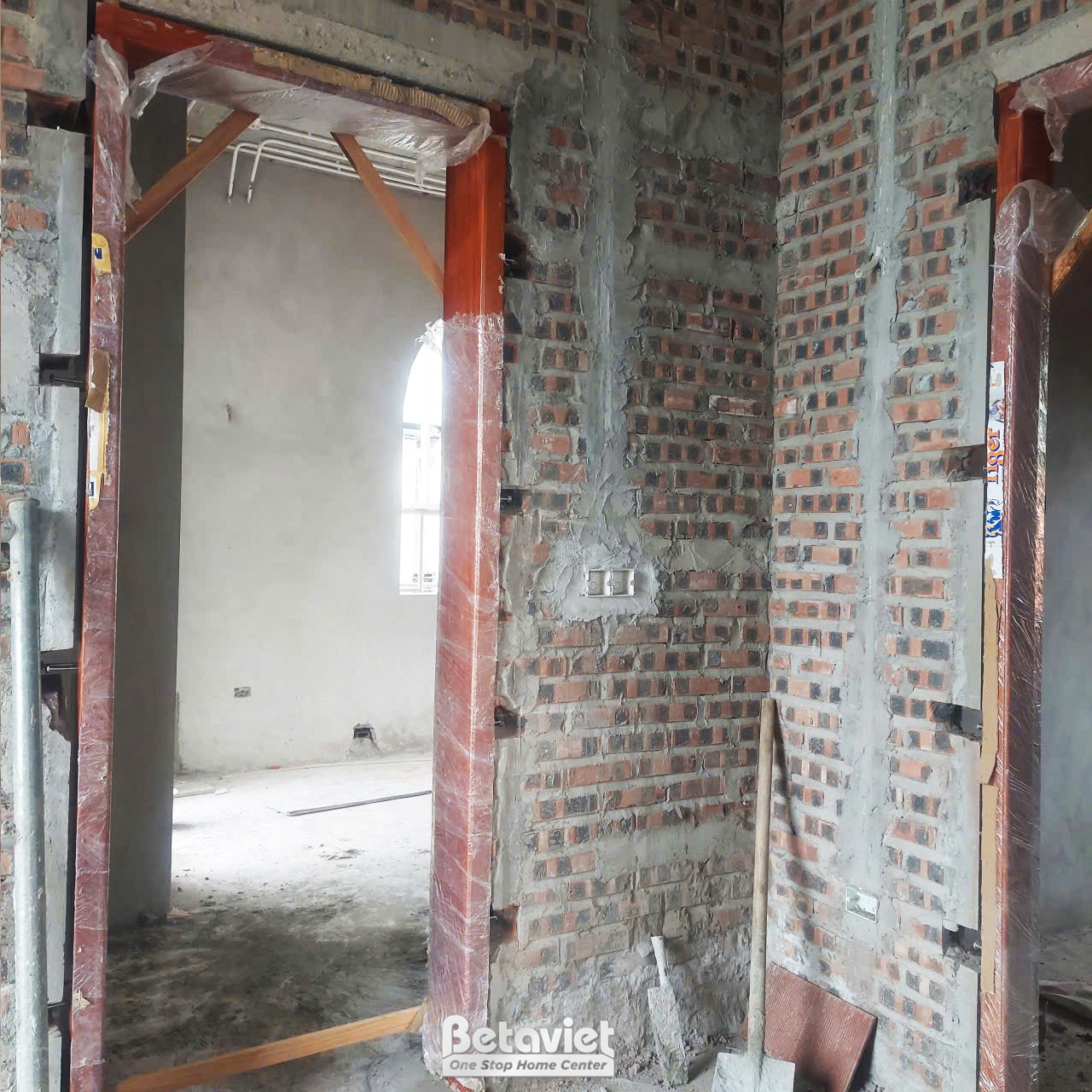

Tại dự án biệt thự tân cổ điển 3 tầng diện tích 360m² tại Hà Nội mang mã số TC2009134, sự đồng bộ chặt chẽ giữa đội ngũ thiết kế cơ điện và đội thi công thô của Betaviet đã giúp công tác lắp đặt đường dây điện lực, tuyến ống cấp nước PPR và đường thoát nước PVC diễn ra hoàn hảo, không phát sinh bất kỳ lỗi va chạm kết cấu nào tại hiện trường.
Để đạt được chất lượng vận hành cao nhất, chúng tôi luôn khuyên gia chủ lựa chọn giải pháp thiết kế thi công trọn gói đồng bộ tại Betaviet. Sự đồng nhất giữa bộ phận thiết kế vẽ bản vẽ và bộ phận kỹ sư thi công trực tiếp trên công trường giúp triệt tiêu hoàn toàn tình trạng đùn đẩy trách nhiệm khi xảy ra sai sót kỹ thuật, đồng thời đảm bảo chất lượng hoàn thiện cơ điện tinh tế từng góc phào chỉ trần thạch cao.
Chi phí thiết kế cơ điện MEP biệt thự là mối quan tâm hàng đầu của các chủ đầu tư để chủ động cân đối ngân sách. Đơn giá thiết kế cơ điện thường phụ thuộc vào tổng diện tích sàn xây dựng, loại hình kiến trúc (biệt thự hiện đại hay cổ điển/tân cổ điển phức tạp phào chỉ) và mức độ tích hợp giải pháp kỹ thuật công nghệ thông minh.
Dưới đây là bảng báo giá chi tiết dịch vụ thiết kế cơ điện MEP biệt thự tham khảo năm 2026 của Betaviet:
| Loại hình công trình biệt thự | Quy mô diện tích sàn xây dựng | Đơn giá thiết kế MEP riêng lẻ (VNĐ/m²) | Đơn giá thiết kế trọn gói (Kiến trúc + Kết cấu + MEP) (VNĐ/m²) | Thành phần hồ sơ bàn giao |
|---|---|---|---|---|
| Biệt thự hiện đại / Tối giản | 300 – 500 m² | 120.000 – 150.000 VNĐ/m² | 350.000 – 400.000 VNĐ/m² | Đầy đủ hồ sơ 2D + sơ đồ nguyên lý + bản vẽ phối chéo BIM chống va chạm. |
| Biệt thự hiện đại / Tối giản | > 500 m² | 100.000 – 120.000 VNĐ/m² | 300.000 – 350.000 VNĐ/m² | Đầy đủ hồ sơ 2D + sơ đồ nguyên lý + phối cảnh 3D MEP tổng. |
| Biệt thự Tân cổ điển / Cổ điển | 300 – 500 m² | 150.000 – 180.000 VNĐ/m² | 450.000 – 480.000 VNĐ/m² | Hồ sơ chi tiết lắp đặt giấu ống gió + kịch bản chiếu sáng nội thất phức tạp. |
| Biệt thự Tân cổ điển / Cổ điển | > 500 m² | 120.000 – 150.000 VNĐ/m² | 400.000 – 440.000 VNĐ/m² | Đầy đủ hồ sơ kỹ thuật chuyên sâu + phối hợp BIM triệt tiêu va chạm dầm cột. |
* Lưu ý: Đơn giá trên mang tính chất tham khảo, có thể thay đổi tùy thuộc vào tính chất đặc thù của từng công trình và yêu cầu đặc biệt của gia chủ (như yêu cầu thiết kế Smarthome chuẩn KNX châu Âu, hệ thống lọc bụi mịn trung tâm…).
Đặc biệt, tại Betaviet, chúng tôi áp dụng chính sách ưu đãi vàng: Giảm ngay 50% đến 100% chi phí thiết kế cơ điện MEP khi gia chủ tin tưởng lựa chọn ký kết hợp đồng thi công cơ điện trọn gói cùng tổng thầu xây dựng Betaviet. Điều này không chỉ giúp gia chủ tiết kiệm hàng chục triệu đồng chi phí ban đầu mà còn đảm bảo tối đa tính nhất quán kỹ thuật và thẩm mỹ khi chuyển giao bản vẽ ra thực tế thi công.
Khi nhận bàn giao hồ sơ thiết kế cơ điện từ Betaviet hoặc bất kỳ đơn vị tư vấn nào, gia chủ cần kiểm tra kỹ lưỡng để đảm bảo tính đầy đủ phục vụ công tác xin phép xây dựng và thi công ngoài công trường. Một bộ hồ sơ kỹ thuật MEP tiêu chuẩn cho biệt thự bao gồm danh mục các bản vẽ chi tiết sau:
Hồ sơ này sẽ đồng hành cùng gia chủ để triển khai bản vẽ thiết kế nội thất biệt thự hoàn mỹ nhất, giúp kết nối các hạng mục cơ điện đồng bộ cho từng không gian: từ biệt thự tân cổ điển sang trọng bề thế đến biệt thự hiện đại tối giản thời thượng.
Thiết kế cơ điện MEP biệt thự không chỉ đơn thuần là việc bố trí các ổ cắm điện hay đặt đường ống thoát nước. Đó là cả một giải pháp kỹ thuật tích hợp đồng bộ từ ánh sáng nghệ thuật, không khí sạch mát, nguồn nước tinh khiết đến sự an toàn phòng chống cháy nổ cháy giập 24/7. Đầu tư cho thiết kế MEP chuẩn mực chính là giải pháp bảo vệ tối đa tính thẩm mỹ cao cấp của không gian nội thất biệt thự và đảm bảo sức khỏe an lành lâu dài cho cả gia đình.
Với hơn 17 năm kinh nghiệm cùng năng lực thiết kế thi công hàng nghìn công trình lâu đài, dinh thự quy mô lớn trên toàn quốc, Betaviet tự tin mang đến cho quý gia chủ giải pháp cơ điện hiện đại đồng bộ và an toàn nhất. Đăng ký ngay hôm nay để nhận tư vấn miễn phí 100% concept thiết kế và dự toán chi phí lắp đặt MEP chi tiết từ đội ngũ kiến trúc sư, kỹ sư hàng đầu của chúng tôi. Hotline liên hệ tư vấn trực tiếp: 0915.010.800.
Thiết kế MEP đồng thời giúp tránh đập phá dầm kết cấu, khoan tường sau này, đồng thời đảm bảo cao độ trần kỹ thuật thạch cao được tối ưu ngay từ khâu bản vẽ 3D phối chéo.
Có. Đối với biệt thự có diện tích lớn sử dụng thang máy, hệ thống điều hòa trung tâm VRV/VRF và hệ nước nóng Heat Pump thì điện 3 pha là bắt buộc để đảm bảo sự ổn định và tránh quá tải hệ thống điện.
Không. Ngược lại, Heat Pump giúp tiết kiệm điện năng tới 70-80% do cơ chế hấp thụ nhiệt từ môi trường không khí để làm nóng nước chứ không sử dụng sợi đốt để đun trực tiếp.
Thiết kế MEP biệt thự tân cổ điển đòi hỏi kỹ thuật giấu giếm thiết bị khắt khe hơn. Đường ống và cửa gió điều hòa trung tâm phải được giấu khéo léo trong phào chỉ hoặc hoa văn thạch cao mà không làm phá vỡ các chi tiết cổ điển tinh tế.
Quy trình BIM giúp phát hiện và giải quyết đến 90% lỗi xung đột hệ thống cơ điện trước khi ra công trường, qua đó giúp tiết kiệm từ 5-10% tổng chi phí lắp đặt phần thô và hoàn thiện.
Thời gian hoàn thiện thường dao động từ 15-25 ngày làm việc tùy thuộc vào quy mô biệt thự và độ phức tạp của các tiện ích đi kèm.
Chống sét lan truyền là thiết bị ngắt dòng điện quá áp tức thời do xung sét lan truyền qua dây điện hoặc viễn thông. Biệt thự rất cần hệ thống này để bảo vệ các thiết bị điện tử đắt tiền như tivi, âm thanh đa vùng, tủ lạnh thông minh, thiết bị smarthome.
Thông thường, chi phí thi công MEP chiếm từ 15-25% tổng chi phí xây dựng thô và hoàn thiện của một căn biệt thự cao cấp.
