Cập nhật tháng 6/2026 — bởi đội ngũ kiến trúc sư Betaviet

Khi quyết định xây biệt thự 5 tầng, một trong những câu hỏi đầu tiên quý gia chủ đặt ra là: “Bản vẽ biệt thự 5 tầng trông như thế nào? Tôi cần bao nhiêu bản vẽ, và chúng bao gồm những gì?”

Câu trả lời không đơn giản như nhiều người nghĩ. Không phải vài tờ mặt bằng và phối cảnh 3D — mà là một bộ hồ sơ kỹ thuật đầy đủ từ 80 đến 120 tờ, bao quát toàn bộ kiến trúc, kết cấu, điện nước và cơ điện. Bài viết này sẽ giúp quý gia chủ hiểu rõ bộ hồ sơ đó gồm những gì, mặt bằng từng tầng nên bố trí ra sao, và chi phí thực tế năm 2026 dựa trên dữ liệu từ các dự án đã triển khai.

1. Bộ Hồ Sơ Bản Vẽ Biệt Thự 5 Tầng Đầy Đủ Gồm Những Gì?

Nhiều gia chủ nhầm lẫn giữa bản vẽ thiết kế (phối cảnh 3D, hình minh họa) và bộ hồ sơ thiết kế thi công — thứ mà nhà thầu thực sự dùng để xây. Đây là hai thứ hoàn toàn khác nhau.

Bộ hồ sơ thiết kế biệt thự 5 tầng hoàn chỉnh gồm 5 nhóm bản vẽ chính:

Nhóm 1: Bản vẽ kiến trúc

Đây là phần “xương sống” của toàn bộ hồ sơ — thể hiện hình dáng, kích thước và công năng từng không gian:

• Mặt bằng tổng thể công trình (kèm quy hoạch khuôn viên)
• Mặt bằng từng tầng (T1 → T5 và mái) — thể hiện bố trí phòng, lối đi, cầu thang, thang máy
• Mặt đứng 4 phía (mặt tiền, hậu, 2 hông) — thể hiện ngoại thất, phào chỉ, cửa sổ, ban công
• Mặt cắt dọc và mặt cắt ngang — thể hiện chiều cao thông thủy từng tầng
• Bản vẽ chi tiết cấu tạo: cầu thang, ban công, lan can, cửa sổ, phào chỉ đặc trưng
• Phối cảnh 3D ngoại thất (nhiều góc nhìn) và phối cảnh nội thất các không gian chính

Nhóm 2: Bản vẽ kết cấu

Đảm bảo công trình 5 tầng đứng vững an toàn:

• Bản vẽ móng (móng băng, móng cọc, giằng móng)
• Bản vẽ cột, dầm, sàn từng tầng — thể hiện kích thước tiết diện và bố trí thép
• Bản vẽ cầu thang bộ và hố thang máy
• Bản vẽ mái (kết cấu chịu lực hệ mái)
• Chi tiết nút kết cấu đặc biệt (sàn console, dầm chuyển nếu có)

Nhóm 3: Bản vẽ điện

• Sơ đồ nguyên lý điện — phân phối điện toàn công trình
• Mặt bằng điện từng tầng — vị trí ổ cắm, công tắc, đèn chiếu sáng, tủ điện
• Hệ thống điện nhẹ: internet, tivi, điện thoại, camera an ninh
• Mặt bằng chiếu sáng nội thất và chiếu sáng mặt tiền

Nhóm 4: Bản vẽ cấp thoát nước & PCCC

• Mặt bằng cấp nước từng tầng — vị trí đường ống, thiết bị vệ sinh, bình nước nóng
• Mặt bằng thoát nước thải và thoát nước mưa
• Hệ thống phòng cháy chữa cháy — bình chữa cháy, đầu phun sprinkler (nếu yêu cầu)
• Sơ đồ bể chứa nước ngầm và bơm tăng áp

Nhóm 5: Bản vẽ cơ điện M&E (điều hòa, thông gió, an ninh)

• Mặt bằng điều hòa không khí từng tầng — vị trí dàn lạnh, ống gas, dàn nóng
• Sơ đồ hệ thống thông gió (nhà vệ sinh, bếp, giếng trời)
• Hệ thống an ninh — camera, khóa điện tử, chuông cửa IP
• Hệ thống smarthome (nếu có yêu cầu)

2. Phong Cách Kiến Trúc Phổ Biến Cho Biệt Thự 5 Tầng

Bản vẽ biệt thự 5 tầng thay đổi đáng kể tùy phong cách kiến trúc — không chỉ về thẩm mỹ mà còn về chi phí, thời gian thi công và yêu cầu kỹ thuật. Dưới đây là 4 phong cách chủ đạo trên thị trường năm 2026:

Tân cổ điển (Neoclassical) — chiếm ~45% biệt thự cao cấp 2026

Nhận biết qua hệ cột trụ (Doric, Ionic, Corinthian), phào chỉ trang trí, tính đối xứng qua trục trung tâm và màu sắc trắng — kem — xám nhạt. Phân nhánh chính:

• Tân cổ điển Pháp: Mái Mansard hai lớp dốc, cửa sổ áp mái, ban công sắt uốn hoa văn. Sang trọng nhất nhưng chi phí cao hơn mái bằng 15–25%.
• Tân cổ điển Ý: Mái bằng hoặc dốc nhẹ, loggia hành lang mở, gam màu vàng kem — nâu ấm. Tổng thể ấm cúng hơn phong cách Pháp.
• Tân cổ điển Anh: Đối xứng tuyệt đối, gạch đỏ hoặc đá xám, cột Doric nghiêm cẩn. Cảm giác vững chắc và cổ kính nhất.

Chi phí xây dựng tân cổ điển cao hơn hiện đại 15–20% do khối lượng phào chỉ và chi tiết trang trí. Phù hợp nhất khi ngân sách từ 9 tỷ trở lên, lô đất mặt tiền ≥8m.

Hiện đại (Modern) — chiếm ~40% biệt thự cao cấp 2026

Đường nét tối giản, hình khối mạnh, mặt kính lớn, mái bằng tận dụng làm sân thượng. Ưu điểm: chi phí thấp hơn tân cổ điển 15–20% (7–12 tỷ cho 1.000m² sàn), thời gian thi công nhanh hơn. Nhược điểm: phụ thuộc xu hướng — có thể trông cũ sau 10–15 năm.

Kết hợp kinh doanh — xu hướng tăng tại tỉnh lẻ

Tầng 1 thiết kế lối vào kinh doanh riêng biệt (showroom, phòng khám, văn phòng), từ tầng 2 trở lên là không gian ở gia đình. Mặt tiền đường tận dụng tối đa trong khi khu sinh hoạt riêng tư và yên tĩnh. Lưu ý cần kiểm tra quy hoạch sử dụng đất tại địa phương.

Châu Âu cổ điển (Classical European)

Họa tiết chạm khắc tinh xảo, trụ cột vòm bán nguyệt, đối xứng hoàn hảo. Phù hợp biệt thự lô góc, mặt tiền rộng từ 12m trở lên. Chi phí cao nhất trong các phong cách, thường áp dụng cho dự án từ 15 tỷ trở lên.

3. Mặt Bằng Công Năng Từng Tầng — Bố Cục Chuẩn

Ưu thế lớn nhất của mô hình 5 tầng là phân chia công năng rõ ràng — mỗi tầng một “khu vực sống” riêng biệt, tránh xung đột sinh hoạt giữa các thế hệ. Dưới đây là bố cục tham khảo chuẩn, được đúc kết từ hàng trăm dự án biệt thự của Betaviet:

• Tầng 1
  Tiếp đón & Sinh hoạt chính
  Sảnh đón 15–25m² (trần cao 3,6–4,2m cho đèn chùm); phòng khách 35–50m²; bếp–phòng ăn liên thông 25–35m² (kết nối sân sau hoặc giếng trời); garage 1–2 xe 25–40m². Nếu kết hợp kinh doanh: bố trí lối vào riêng mặt tiền cho khu kinh doanh, lối vào gia đình từ hông hoặc phía sau.
• Tầng 2
  Phòng ngủ chủ nhà (Master Bedroom)
  Tầng có vị trí đẹp nhất — tầm nhìn tốt, thoáng mát, ít ồn hơn tầng 1. Phòng ngủ master 30–45m² bao gồm phòng tắm en-suite, phòng thay đồ walk-in và ban công riêng hướng mặt tiền. Đây là không gian dành riêng cho chủ nhà — tách biệt hoàn toàn với sinh hoạt chung.
• Tầng 3
  Phòng ngủ con cái / Ông bà
  2–3 phòng ngủ tiêu chuẩn 18–25m²/phòng, mỗi phòng có phòng tắm riêng. Phòng làm việc/thư viện 15–20m² đặt ở tầng này — vị trí yên tĩnh, tách biệt sinh hoạt chung tầng 1. Phòng ngủ ông bà nên ưu tiên ở tầng 3 nếu có thang máy (tiện di chuyển hơn tầng 1).
• Tầng 4
  Giải trí & Thư giãn gia đình
  Family room 30–40m² — xem phim, đọc sách, quây quần. Phòng tập gym mini 15–25m² ngày càng được yêu cầu phổ biến. Ban công rộng 8–15m² với tầm nhìn thoáng — kê bàn trà, ghế thư giãn, trồng cây. Linh hoạt: một số gia đình bổ sung thêm 1–2 phòng ngủ phụ tại tầng này.
• Tầng 5
  “Đặc quyền” của biệt thự cao tầng — Sky Lounge & Sân thượng
  Penthouse sky lounge 25–35m² với cửa kính lớn nhìn ra toàn cảnh, nối liền ra rooftop garden với cây xanh, bàn ghế ngoài trời và góc BBQ. Tùy ngân sách có thể thêm mini pool 3×6m hoặc 4×8m (lưu ý: 1m³ nước = 1 tấn tải trọng — phải tính kết cấu từ đầu). Nếu dùng mái Mansard, tầng áp mái bên dưới lớp mái dốc còn là không gian phụ để làm phòng giải trí hoặc kho.

4. Chi Phí Xây Biệt Thự 5 Tầng Năm 2026 — Bảng Giá Chi Tiết

Dưới đây là bảng ước tính chi phí tham khảo cho biệt thự 5 tầng diện tích sàn ~1.000m² (mỗi tầng ~200m²). Nguồn: Betaviet, tháng 4/2026 — áp dụng khu vực miền Bắc. Miền Nam có thể cao hơn 10–20%.

Lưu ý về phạm vi giá: Mức 9–15 tỷ là khoảng tham khảo cho 1.000m² sàn. Biệt thự nhỏ hơn (~750m² sàn) với nội thất cơ bản có thể khoảng 7–9 tỷ. Ngược lại, diện tích sàn 250m²/tầng với nội thất cao cấp hoàn toàn có thể lên 18–20 tỷ.

So sánh tân cổ điển và hiện đại cùng quy mô

Vật liệu phào chỉ: GRC hay đá tự nhiên?

Lựa chọn vật liệu cho phào chỉ ảnh hưởng đáng kể đến cả chi phí lẫn tải trọng kết cấu. Đây là bảng so sánh 3 vật liệu chính:

Khuyến nghị: Với biệt thự 5 tầng, GRC là lựa chọn tối ưu nhất xét về tỷ lệ giá — hiệu quả. Đá tự nhiên phù hợp cho những chi tiết trang trọng ở tầng thấp (sảnh, cổng chính) nơi tải trọng tính toán đơn giản hơn.

5. Quy Trình Thiết Kế Và Thi Công Biệt Thự 5 Tầng — 5 Giai Đoạn

Từ ý tưởng ban đầu đến ngày nhận chìa khóa, biệt thự 5 tầng trải qua 5 giai đoạn chính. Tổng thời gian dao động từ 12–18 tháng, trong đó phần thi công chiếm 9–14 tháng.

• 1
  Khảo sát & Brief thiết kế (1–2 tuần)
  Kiến trúc sư khảo sát thực tế lô đất — đo kích thước, xác định hướng nắng gió, đánh giá hạ tầng xung quanh. Thu thập yêu cầu từ gia chủ: số phòng ngủ, công năng đặc biệt (phòng gym, bể bơi, kết hợp kinh doanh), phong cách ưa thích, ngân sách dự kiến. Kết quả: bản brief và concept sơ bộ để xác nhận hướng đi.
• 2
  Thiết kế kiến trúc, kết cấu & M&E (6–10 tuần)
  Thiết kế kiến trúc chi tiết (mặt bằng, mặt đứng, mặt cắt); thiết kế kết cấu (tính toán khung chịu lực, móng, sàn); thiết kế M&E (điện, nước, PCCC, điều hòa); phối cảnh 3D. Giai đoạn này cần nhiều thời gian hơn ở phong cách tân cổ điển vì phải thiết kế chi tiết từng phào chỉ, hoa văn, hệ cột trụ.
• 3
  Lập hồ sơ & Xin giấy phép xây dựng (3–6 tuần)
  Hoàn thiện bộ hồ sơ gồm bản vẽ xin phép xây dựng, bản vẽ thi công chi tiết, bảng khối lượng và dự toán. Biệt thự 5 tầng bắt buộc phải có giấy phép xây dựng — xây không phép hoặc sai phép có thể bị buộc tháo dỡ. Nên kiểm tra 3 thông số quy hoạch: chiều cao tối đa, mật độ xây dựng và khoảng lùi.
• 4
  Thi công xây thô (4–7 tháng)
  Xử lý nền móng, đổ cọc (nếu nền đất yếu), thi công hệ khung cột–dầm–sàn lần lượt từ T1 đến T5, xây tường bao che, đổ mái, lắp dựng cầu thang. Mỗi tầng phần thô thường mất 2,5–4 tuần. Giám sát chất lượng bê tông và thép ở giai đoạn này rất quan trọng — sai sót kết cấu gần như không thể sửa chữa sau khi hoàn thành.
• 5
  Hoàn thiện & Nghiệm thu (4–6 tháng)
  Tô trát và sơn ngoại thất; lắp phào chỉ và cột trụ trang trí; lát sàn, ốp tường; lắp cửa, lan can; hoàn thiện hệ thống điện–nước–điều hòa; lắp đặt thang máy; hoàn thiện nội thất. Nghiệm thu từng hạng mục theo checklist — đặc biệt: chống thấm sân thượng và ban công, hoạt động thang máy, hệ thống PCCC.

6. Những Lưu Ý Kỹ Thuật Quan Trọng Khi Triển Khai

Lưu ý về kết cấu công trình 5 tầng

Bê tông cốt thép là lựa chọn chủ đạo cho khung chịu lực, với mác bê tông tối thiểu M250 cho cột–dầm và M200 cho sàn. Thép chịu lực thường dùng D16–D22 cho cột và D12–D16 cho dầm. Tường bao che nên dùng gạch đôi (200mm) cho tường ngoài để cách nhiệt và cách âm tốt hơn.

Nếu nền đất yếu (đất bùn, đất phù sa), cần xử lý móng cọc thay vì móng băng — có thể tăng chi phí phần thô thêm 300–800 triệu. Với công trình 5 tầng, khảo sát địa chất là bắt buộc trước khi thiết kế.

Bể bơi trên tầng 5 — tính toán từ đầu

Nếu muốn có bể bơi trên sân thượng, bắt buộc phải đưa vào bản vẽ kết cấu ngay từ giai đoạn thiết kế. Tải trọng nước rất lớn: 1m³ nước = 1 tấn. Bể bơi 3×6m sâu 1,2m chứa ~21 tấn nước — hệ kết cấu phải được gia cố đặc biệt. Kích thước bể thường 3×6m hoặc 4×8m, sâu 1,2–1,5m.

Mái Mansard tại Việt Nam — điều chỉnh cần thiết

Mái Mansard phong cách Pháp hoàn toàn phù hợp với khí hậu Việt Nam nhưng cần điều chỉnh: tăng cường lớp cách nhiệt dưới mái (bông thủy tinh hoặc XPS dày 5–10cm), bổ sung hệ thống thông gió áp mái, và sử dụng ngói chất lượng cao chống thấm tốt. Chi phí cao hơn mái bằng 15–25%, nhưng bù lại tăng diện tích sử dụng tầng áp mái và tạo thẩm mỹ đặc trưng.

Quy tắc phào chỉ — tránh nặng nề

Một sai lầm phổ biến là chọn phào chỉ quá to, quá dày để “cho ấn tượng”. Nguyên tắc chuẩn: phào chỉ ngang chia tầng: 15–25cm; phào chỉ chân mái (đường gờ lớn nhất): tối đa 40–50cm. Vượt quá tỷ lệ này sẽ khiến mặt tiền nặng nề, thiếu tinh tế và tốn thêm chi phí không cần thiết.

Màu sắc mặt tiền — tối đa 2–3 tông

Mặt tiền tân cổ điển đẹp nhất khi giới hạn 2–3 tông màu. Sai lầm “mỗi tầng một màu” hoặc pha trộn quá nhiều sắc độ sẽ phá vỡ sự thanh nhã đặc trưng. Ba gam màu phổ biến nhất năm 2026: trắng–kem (kinh điển), xám nhạt phối trắng (hiện đại hơn), vàng ấm phối nâu nhạt (phong cách Ý).

Pháp lý — 3 thông số cần kiểm tra

Trước khi thiết kế, kiểm tra 3 thông số quy hoạch tại Phòng Quản lý Đô thị quận/huyện: (1) Chiều cao tối đa — nhiều khu nội đô giới hạn 15–21m (~4–5 tầng kể cả mái); (2) Mật độ xây dựng — thường 60–70% diện tích đất; (3) Khoảng lùi — khoảng cách từ công trình đến ranh giới đất, thường 1–3m.

7. Dự Án Thực Tế Betaviet — Biệt Thự 5 Tầng Đã Hoàn Thành

Dưới đây là 3 dự án biệt thự tân cổ điển 5 tầng đã được Betaviet thiết kế và thi công, mỗi công trình mang đặc điểm riêng biệt minh họa cho các mức ngân sách và bối cảnh khác nhau.

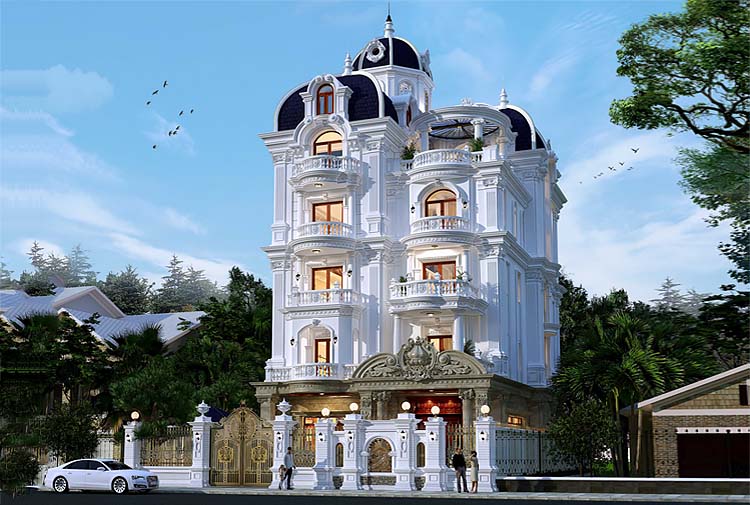

Mã KT24772

Biệt thự tân cổ điển 5 tầng — Ninh Bình

Diện tích sàn: 1.125m²
Điểm nổi bật: Hệ cột Corinthian kéo dài từ tầng 2 đến tầng 4, sân thượng T5 với vườn xanh và khu nghỉ ngoài trời nhìn ra cảnh quan Ninh Bình. Một trong những biệt thự 5 tầng quy mô lớn nhất trong danh mục Betaviet.

Mã KT5501471

Biệt thự mái Mansard — Hà Nội

Diện tích sàn: 629m²
Điểm nổi bật: Mái Mansard kiểu Pháp với ngói xám đậm tương phản trên nền tường trắng kem, cửa sổ áp mái bố trí đều đặn. Mặt tiền đối xứng hoàn hảo, lan can sắt uốn hoa văn cổ điển — hơi hướng biệt thự ngoại ô Paris.

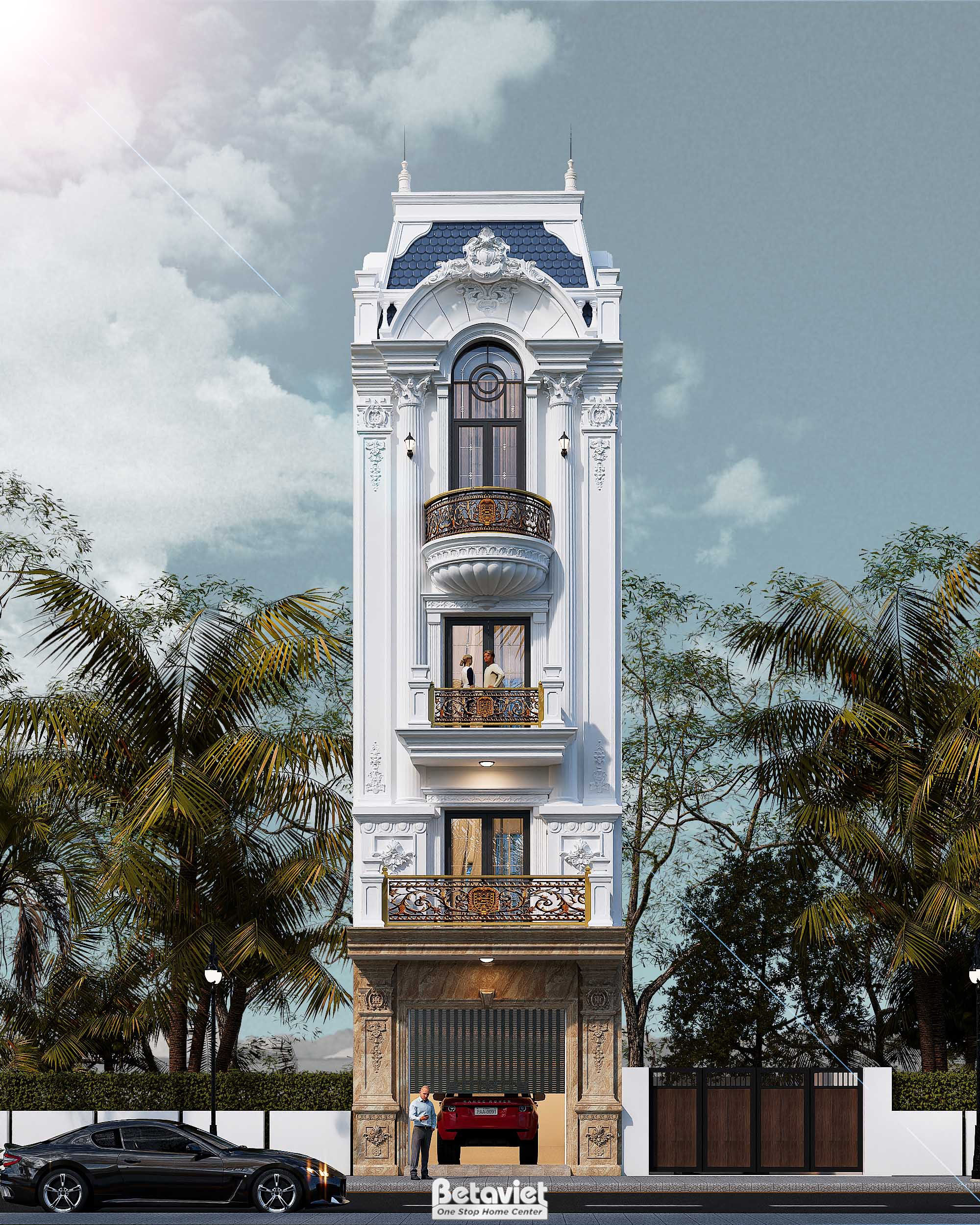

Mã KT5011204

Biệt thự kết hợp kinh doanh — Nghệ An

Diện tích sàn: 367m²
Điểm nổi bật: Minh chứng biệt thự tân cổ điển 5 tầng không nhất thiết phải “khổng lồ”. Tầng 1 có lối vào kinh doanh riêng biệt, từ tầng 2 là không gian ở gia đình. Mặt tiền đầy đủ đặc trưng tân cổ điển dù chiều rộng vừa phải.

Ngoài ra, Betaviet còn thực hiện dự án biệt thự 5 tầng kết hợp kinh doanh tại Hải Phòng (mã KT2500297) và biệt thự tân cổ điển tại Bắc Giang (mã KT17099) — đa dạng phong cách và quy mô trên khắp các tỉnh thành.

8. Câu Hỏi Thường Gặp Về Bản Vẽ Biệt Thự 5 Tầng

Bộ hồ sơ bản vẽ biệt thự 5 tầng đầy đủ gồm những gì?

Bộ hồ sơ thiết kế đầy đủ bao gồm 5 nhóm: bản vẽ kiến trúc (mặt bằng từng tầng, mặt đứng 4 phía, mặt cắt, chi tiết), bản vẽ kết cấu (móng, cột, dầm, sàn), bản vẽ điện (điện động lực, điện nhẹ, chiếu sáng), bản vẽ cấp thoát nước và PCCC, bản vẽ cơ điện M&E (điều hòa, thông gió, an ninh) và phối cảnh 3D kèm dự toán chi phí. Tổng số lượng bản vẽ thường từ 80–120 tờ.

Chi phí xây biệt thự 5 tầng hết bao nhiêu tiền năm 2026?

Theo báo giá tháng 4/2026, biệt thự 5 tầng ~1.000m² sàn có chi phí trọn gói 9–15 tỷ VNĐ, đơn giá 6,7–8,0 triệu/m² sàn. Phần thô 35–40% (3,5–5 tỷ), ngoại thất 20–25% (2–3,5 tỷ), nội thất 25–30% (2,5–4 tỷ), M&E 8–12% (0,8–1,5 tỷ), thiết kế 3–5%. Mức giá này áp dụng khu vực miền Bắc — miền Nam có thể cao hơn 10–20%.

Biệt thự 5 tầng cần diện tích đất tối thiểu bao nhiêu?

Tối thiểu 100–120m² đất với mặt tiền ≥8m. Lý tưởng nhất là lô 150m²+ với mặt tiền 10–12m để có đủ không gian sân trước, khoảng lùi và cảnh quan. Dưới 8m mặt tiền rất khó bố trí hệ cột trụ đối xứng cho tân cổ điển. Phong cách hiện đại có thể linh hoạt hơn với lô hẹp.

Thời gian thiết kế và thi công biệt thự 5 tầng mất bao lâu?

Tổng 12–18 tháng: thiết kế và xin phép 2–3 tháng, thi công 9–14 tháng. Phong cách tân cổ điển thường lâu hơn hiện đại cùng quy mô 20–30% do khối lượng chi tiết trang trí phào chỉ ngoại thất nhiều hơn.

Biệt thự 5 tầng có bắt buộc lắp thang máy không?

Pháp lý không bắt buộc nhưng thực tế gần như cần thiết. Với 5 tầng (~65–75 bậc cầu thang), đặc biệt khi gia đình có người cao tuổi, thang máy là đầu tư rất thiết yếu. Cabin tối thiểu 1,1m × 1,4m. Chi phí 150–300 triệu — không đáng kể so với tổng đầu tư 9–15 tỷ.

Nên dùng GRC hay đá tự nhiên cho phào chỉ biệt thự 5 tầng?

GRC tối ưu hơn cho công trình 5 tầng: nhẹ hơn đá 50–60% (giảm tải trọng kết cấu), rẻ hơn 30–50%, bền 20–30 năm. Đá tự nhiên bền 50+ năm và có chất cảm thực hơn, nhưng nặng và đắt gấp 2–3 lần, cần tính toán tải trọng kỹ khi dùng ở tầng cao.

Xây bể bơi trên tầng 5 có được không?

Hoàn toàn được nhưng phải đưa vào bản vẽ kết cấu ngay từ đầu — không thể bổ sung sau. 1m³ nước = 1 tấn tải trọng. Bể 3×6m sâu 1,2m ≈ 21 tấn — cần gia cố kết cấu đặc biệt. Kích thước bể thường 3×6m hoặc 4×8m, sâu 1,2–1,5m.

Mặt bằng biệt thự 5 tầng thường bố trí công năng như thế nào?

Bố cục chuẩn: T1 — sảnh, phòng khách (35–50m²), bếp-ăn, garage; T2 — phòng ngủ master (30–45m², en-suite, walk-in); T3 — 2–3 phòng ngủ tiêu chuẩn + phòng làm việc; T4 — family room, phòng gym, ban công rộng; T5 — sky lounge, sân thượng, vườn, BBQ, mini pool tùy chọn. Thang máy đặt trung tâm kết nối toàn bộ các tầng.
